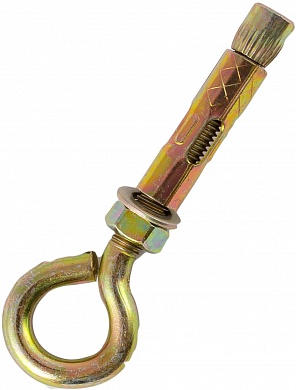

Анкерный болт с кольцом 12х70 мм

Анкерный болт с кольцом 12 х 70 мм предназначен для подвешивания тяжеловесных конструкций и растяжек к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Состоит из 5-и элементов: крюк-кольца с метрической резьбой, конусного клина, распорной втулки с прорезями, плоской шайбы и гайки. Принципом его работы является расклинивание. При закручивании гайки клин втягивается во втулку и расклинивает ее в основании.

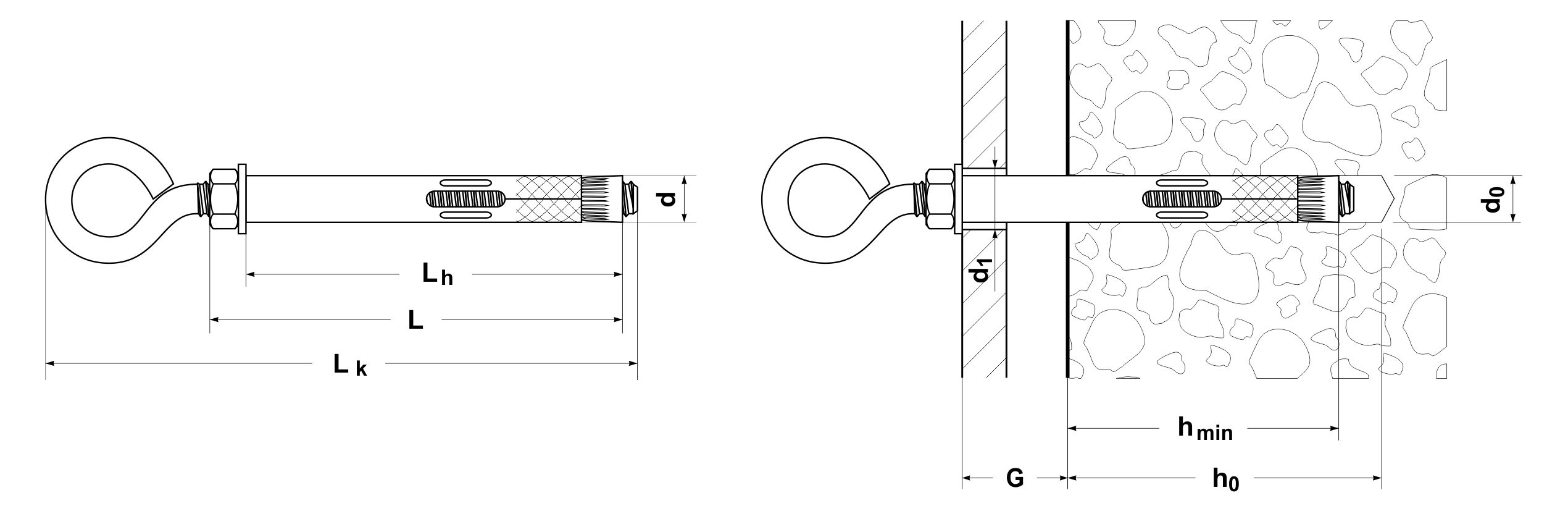

Технические характеристики

Тип	Анкерный болт с кольцом
Обозначение	12 х 70
Диаметр, d	12 мм
Длина анкера, L	70 мм
Длина анкерной части, Lh	60 мм
Общая длина, Lk	110 мм
Диаметр резьбы	М10
Шаг резьбы	1,5 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия под анкер, d0	12 мм
Минимальная глубина отверстия под анкер, h0	70 мм
Размер бура SDS-plus (длина не менее)	12 х 160 мм
Размер ключа	17 мм
Минимальная глубина установки, hmin	60 мм
Вылет из основания (не более), G	0 мм *
Диаметр отверстия в пустотелом материале (ГКЛ), d1	— *
Минимальная сила вырыва из бетона С20/25 **	2,8 кН (285,6 кгс)
Минимальная сила вырыва из полнотелого кирпича М150	0,8 кН (81,6 кгс)
Стандартное расстояние между анкерами	210 мм
Минимальное расстояние между анкерами	70 мм
Стандартное расстояние до края	105 мм
Минимальное расстояние до края	60 мм
Момент затяжки в бетоне	40 Нм
Момент затяжки в кирпиче	20 Нм
Назначение	для подвешивания тяжеловесных конструкций и растяжек
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Номинальная масса 1 шт	93,4 г

* длина анкера не позволяет прохождение через пустотелые материалы (гипсокартон) и устанавливается в базовый материал полностью до шайбы, соответственно вылет из основания "G" равен нулю, а параметр d₁ отсутствует.
** Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
