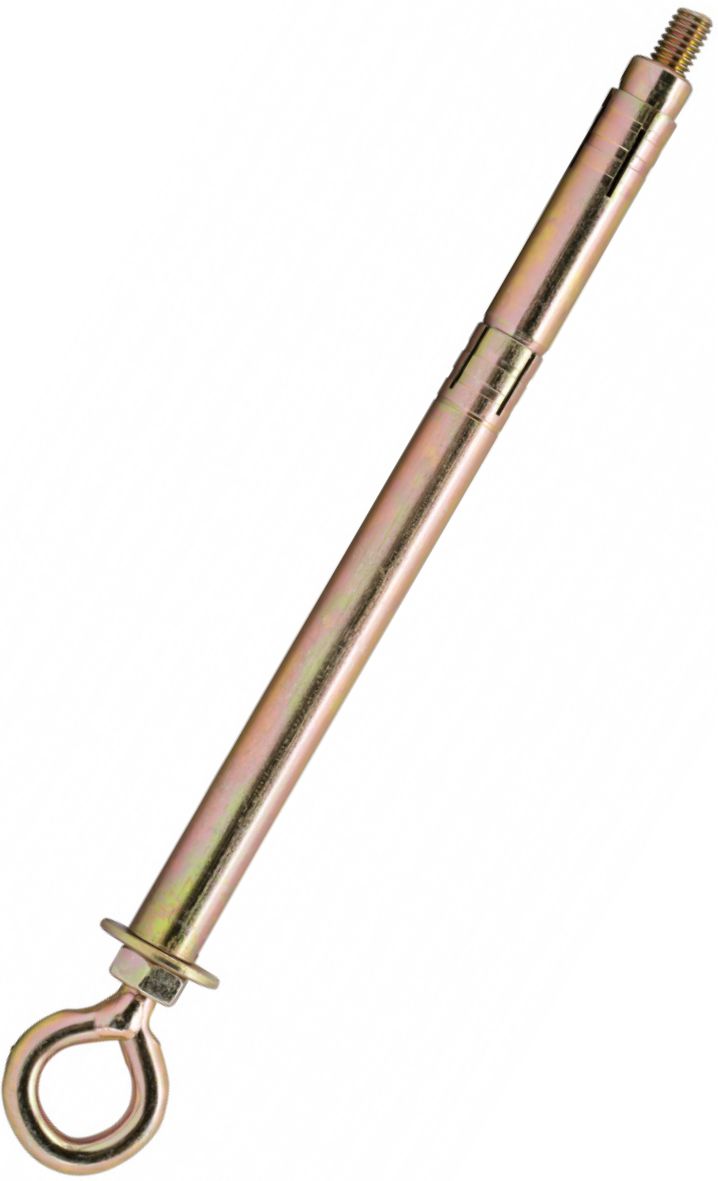

Анкерный с кольцом двухраспорный М6х10х150 мм

Артикул: 16526
(0)
51.15 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Анкерный болт с кольцом двухраспорный М6х10х150 мм предназначен для подвешивания тяжеловесных конструкций и растяжек к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:
  • крепление через пустоты, мягкий материал (например, через гипсокартон или утеплитель);
  • неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
  • недостаточно одной зоны распора (для повышенных нагрузок).
Описание:
Изготовлен анкер с кольцом из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. Состоит из 6-ти элементов:
  • крюк-кольцо с метрической резьбой;
  • конусный клин – служит для распора нижней распорной втулки;
  • распорные втулки – 2шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
  • шайба плоская;
  • гайка шестигранная DIN 934.
Принципом работы двухраспорного анкера с кольцом является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании.
16522 3.jpg

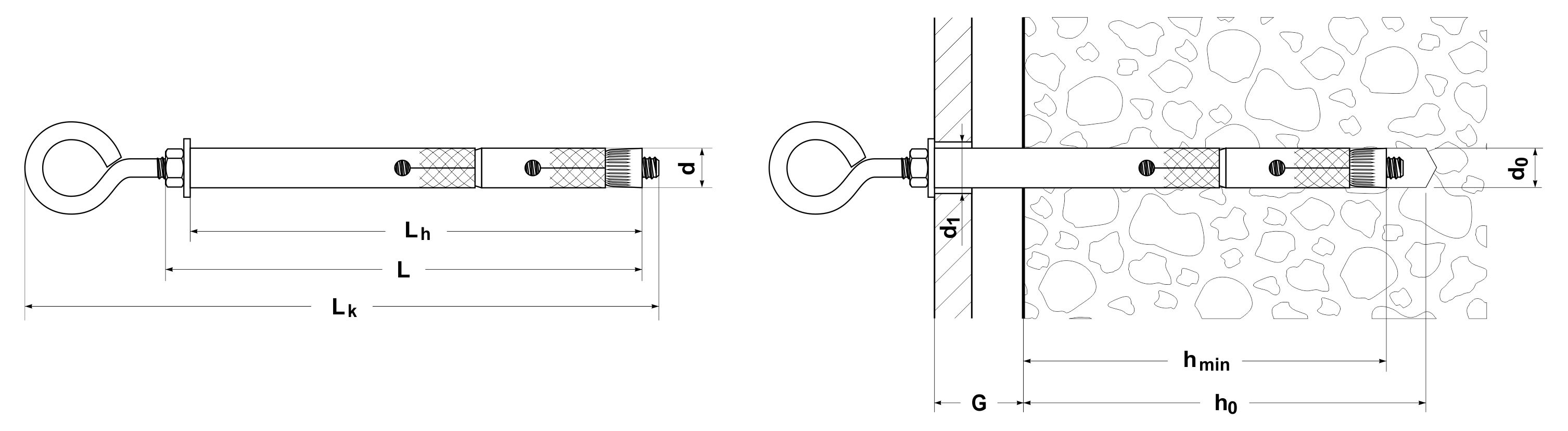

Технические характеристики
Тип
анкерный болт с кольцом двухраспорный
Диаметр, d 10 мм
Длина анкера, L 150 мм
Длина анкерной части, Lh 140 мм
Общая длина, Lk
190 мм
Диаметр резьбы
М6
Шаг резьбы
1,0 мм
Материал сталь 1008
Покрытие
оцинкованное (желтый цинк) не менее 5 мкм
Минимальная глубина установки, hmin
90 мм
Диаметр отверстия, d0
10 мм
Минимальная глубина отверстия, h0
100 мм
Размер бура SDS-plus (длина не менее)
10х160 мм
Размер ключа
10 мм
Вылет из основаия (не более), G
50 мм
Диаметр отверстия в пустотелом материале (ГКЛ), d1
10-12 мм
Минимальная сила вырыва из бетона С20/25 **
1,2 кН (122,4 кгс)
Назначение для подвешивания тяжеловесных конструкций и растяжек
Применение
бетон, камень, полнотелый кирпич
Сфера применения
для внутреннего и наружного использования
Теоретическая масса 1шт 71,7 г
** Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
