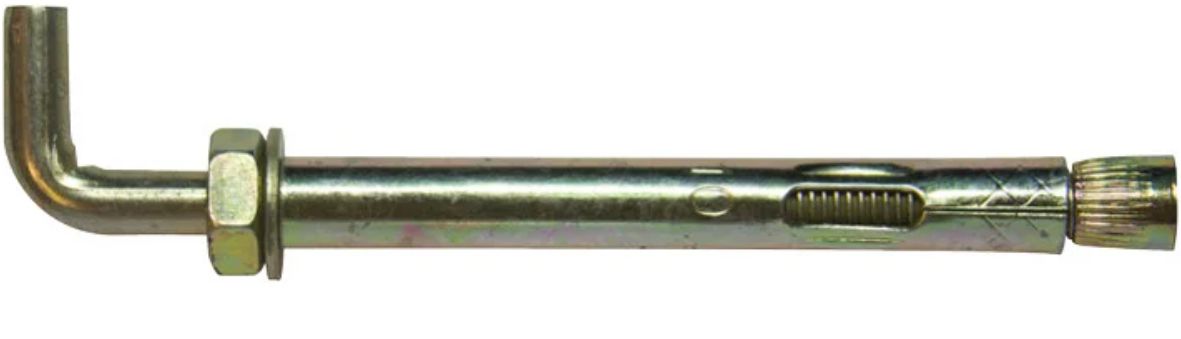

Анкерный болт с костылем 12х130 мм

Артикул: 16542

(0)

50.72 руб. за 1 шт

В наличии много

Сравнить

Отложить

Способы оплаты

Все способы оплаты

Подробнее о доставке

Описание

Анкерный болт с костылем 12 х 130 мм предназначен для подвешивания тяжеловесных конструкций на стены из полнотелых строительных материалов (бетон, полнотелый кирпич, природный камень). Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Состоит из 5-и элементов: Г-образного крюка с метрической резьбой, конусного клина, распорной втулки с прорезями, плоской шайбы и гайки. Принципом его работы является расклинивание. При закручивании гайки клин втягивается во втулку и расклинивает ее в основании.

Технические характеристики

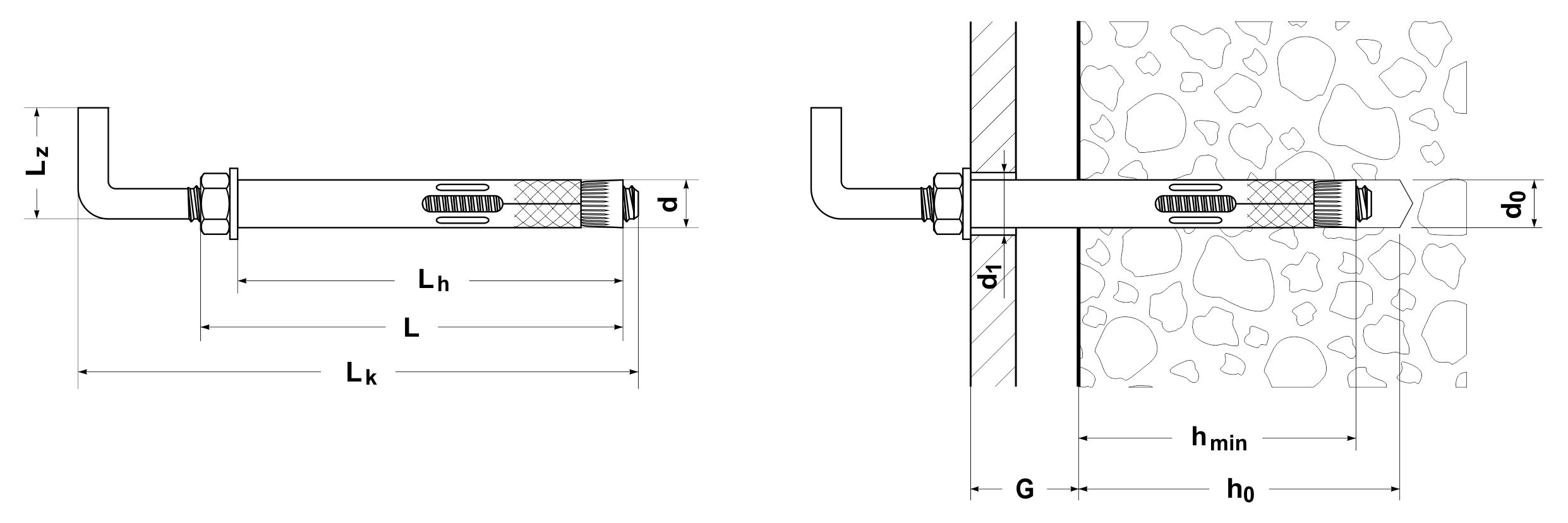

Тип	Анкерный болт с костылем
Обозначение	12 х 130
Диаметр, d	12 мм
Длина анкера, L	130 мм
Длина анкерной части, L_h	115 мм
Общая длина, L_k	151 мм
Высота загнутой части костыля, L_z	31 мм
Диаметр резьбы	М10
Шаг резьбы	1,5 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия под анкер, d₀	12 мм
Минимальная глубина отверстия под анкер, h₀	125 мм
Размер бура SDS-plus (длина не менее)	12 х 210 мм
Размер ключа	17 мм
Минимальная глубина установки, h_min	80 мм
Вылет из основания (не более), G	35 мм
Диаметр отверстия в пустотелом материале (ГКЛ), d₁	12 - 14 мм
Минимальная сила на срез в бетоне С20/25 *	7,3 кН (744,6 кгс)
Минимальная сила на срез в полнотелом кирпиче М150	1,6 кН (163,2 кгс)
Стандартное расстояние между анкерами	210 мм
Минимальное расстояние между анкерами	70 мм
Стандартное расстояние до края	105 мм
Минимальное расстояние до края	60 мм
Момент затяжки в бетоне	40 Нм
Момент затяжки в кирпиче	20 Нм
Назначение	для подвешивания тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Номинальная масса 1 шт	116,0 г

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
