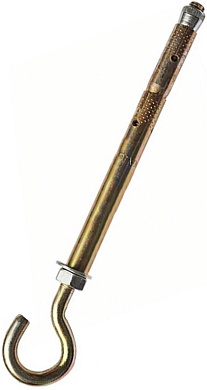

Анкер с крюком двухраспорный М8х12х210 мм

Анкерный болт с крюком двухраспорный М8 х 12 х 210 мм предназначен для подвешивания тяжеловесных конструкций и растяжек к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:

• крепление через пустоты, мягкий материал (например, через гипсокартон или утеплитель);
• неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
• недостаточно одной зоны распора (для повышенных нагрузок).

Описание:

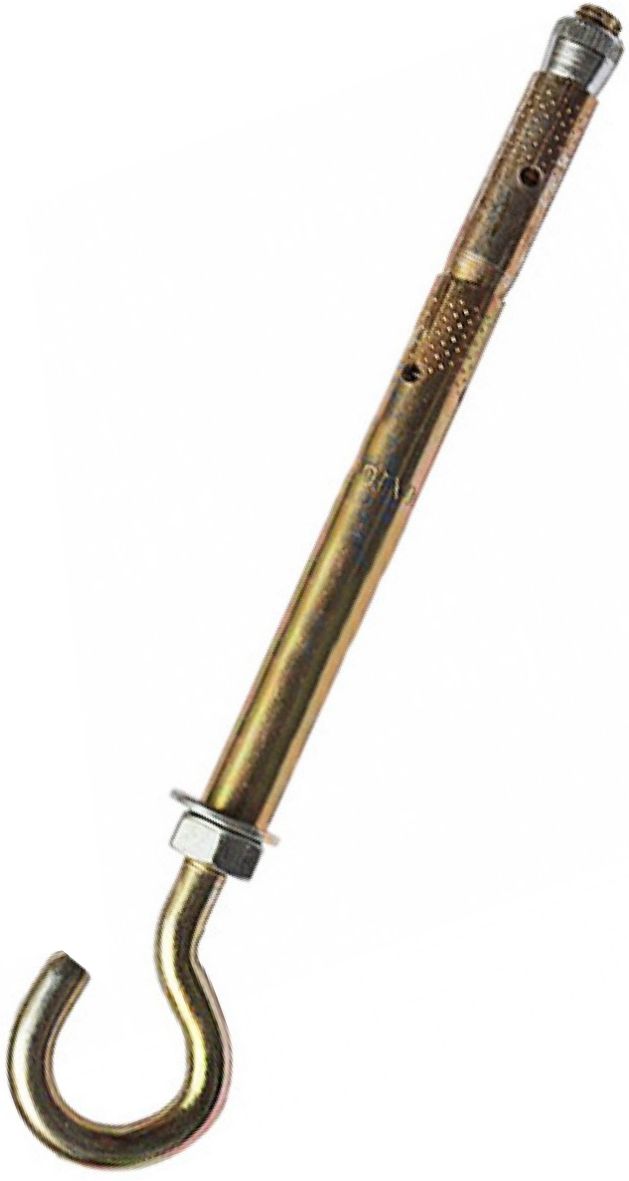

Изготовлен анкерный крюк из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. Состоит из 6-ти элементов:

• крюк с метрической резьбой;
• конусный клин – служит для распора нижней распорной втулки;
• распорные втулки – 2 шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
• шайба плоская;
• гайка шестигранная DIN 934.

Принципом работы двухраспорного анкерного крюка является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании.

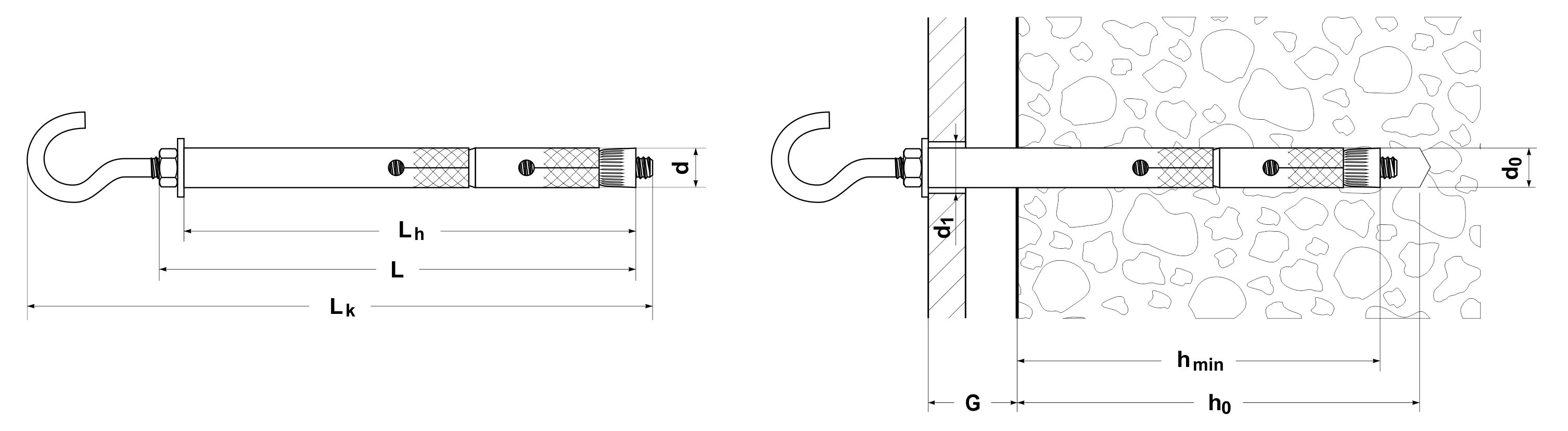

Технические характеристики

Тип	Анкерный болт с крюком двухраспорный
Обозначение	М8 х 12 х 210
Диаметр, d	12 мм
Длина анкера, L	210 мм
Длина анкерной части, Lh	200 мм
Общая длина, Lk	260 мм
Диаметр резьбы	М8
Шаг резьбы	1,25 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия под анкер, d0	12 мм
Минимальная глубина отверстия под анкер, h0	210 мм
Размер бура SDS-plus (длина не менее)	12 х 310 мм
Размер ключа	13 мм
Минимальная глубина установки, hmin	100 мм
Вылет из основания (не более), G	100 мм
Диаметр отверстия в пустотелом материале (ГКЛ), d1	12 - 14 мм
Минимальная сила вырыва из бетона С20/25 **	1,7 кН (173,4 кгс)
Стандартное расстояние между анкерами	210 мм
Минимальное расстояние между анкерами	70 мм
Стандартное расстояние до края	105 мм
Минимальное расстояние до края	60 мм
Назначение	для подвешивания тяжеловесных конструкций и растяжек
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Номинальная масса 1 шт	151,3 г

** Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
