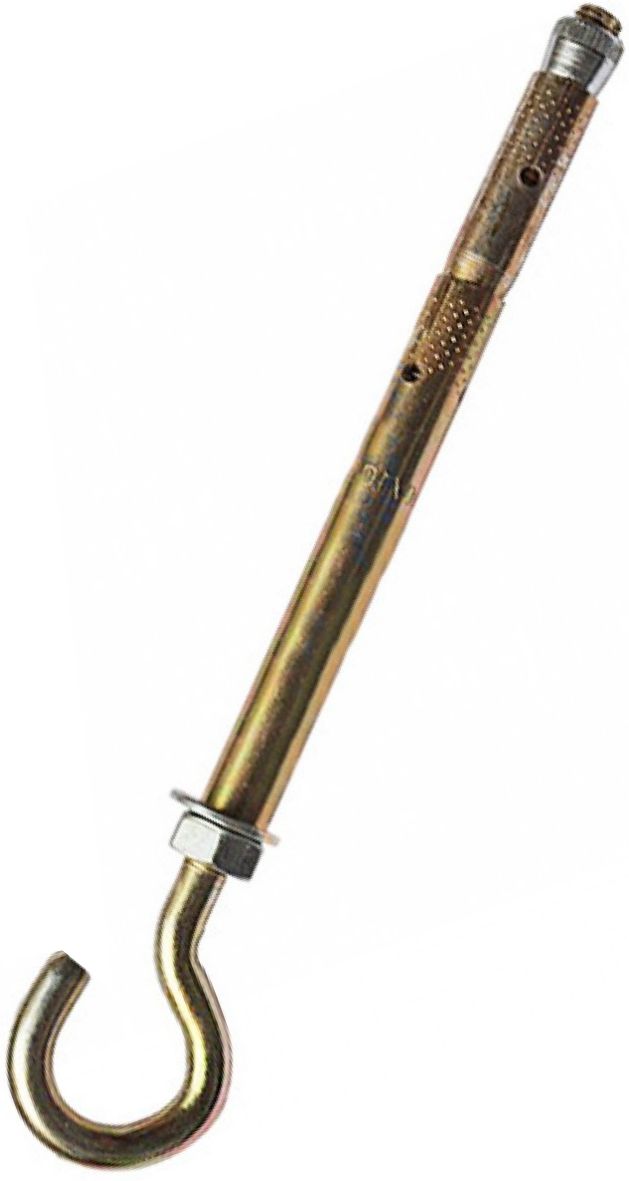

Анкер с крюком двухраспорный М8х12х150 мм

Артикул: 16516

(0)

75.20 руб. за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Все способы оплаты

Подробнее о доставке

Описание

Анкерный болт с крюком двухраспорный М8х12х150 мм предназначен для подвешивания тяжеловесных конструкций и растяжек к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:

крепление через пустоты, мягкий материал (например, через гипсокартон или утеплитель);
неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
недостаточно одной зоны распора (для повышенных нагрузок).

Описание:
Изготовлен анкерный крюк из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. Состоит из 6-ти элементов:

крюк с метрической резьбой;
конусный клин – служит для распора нижней распорной втулки;
распорные втулки – 2шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
шайба плоская;
гайка шестигранная DIN 934.

Принципом работы двухраспорного анкерного крюка является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании.
16504 6 .jpg

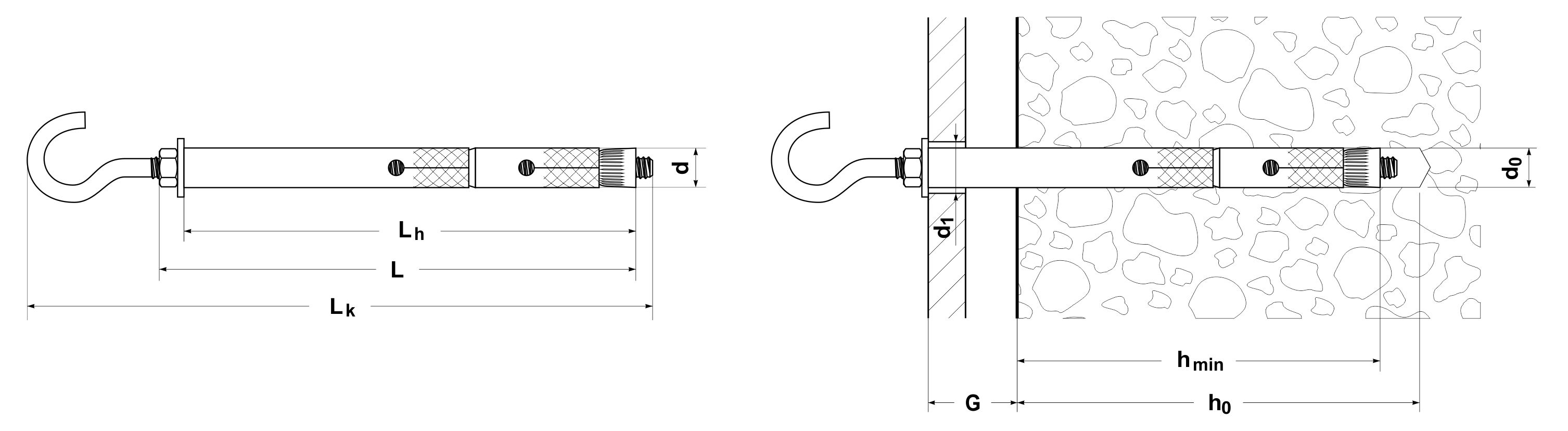

Технические характеристики:
Тип	анкерный болт с крюком двухраспорный
Диаметр, d	12 мм
Длина анкера, L	150 мм
Длина анкерной части, L_h	140 мм
Общая длина, L_k	200 мм
Диаметр резьбы	М8
Шаг резьбы	1,25 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Минимальная глубина установки, h_min	100 мм
Диаметр отверстия, d₀	12 мм
Минимальная глубина отверстия, h₀	110 мм
Размер бура SDS-plus (длина не менее)	12х210 мм
Размер ключа	13 мм
Вылет из основаия (не более), G	40 мм
Диаметр отверстия в пустотелом материале (ГКЛ), d₁	12-14 мм
Минимальная сила вырыва из бетона С20/25 **	1,7 кН (173,4 кгс)
Назначение	для подвешивания тяжеловесных конструкций и растяжек
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Теоретическая масса 1шт	129,6 г
** Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
