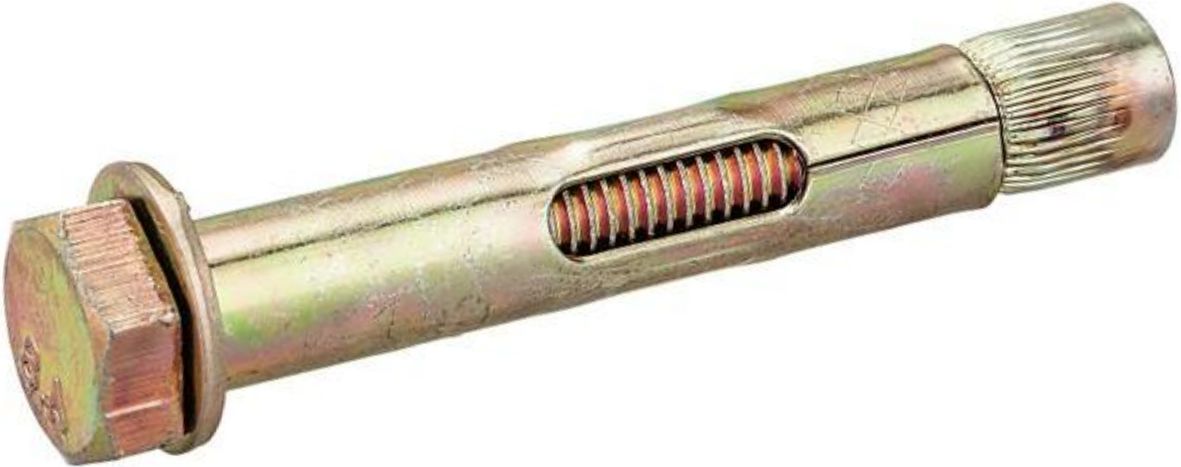

Анкерный болт 12х100 мм

Анкерный болт с шестигранной головкой 12 х 100 мм предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый либо белый цинк) не менее 5 мкм. Основной конструктивной особенностью является наличие шестигранного болта, благодаря которому после завершения монтажа на поверхности остается только головка болта. Состоит из 4-х элементов: шестигранного болта с полной метрической резьбой, конусного клина, распорной втулки с прорезями и плоской шайбы. Принципом его работы является расклинивание. При закручивании болта клин втягивается во втулку и расклинивает ее в основании. После монтажа анкера можно при необходимости выкрутить болт, снять прикрепленный предмет, но вкрутить болт повторно может оказаться проблематичным, т. к. клин может сместиться.

Технические характеристики

Тип	Анкерный болт с шестигранной головкой
Обозначение	12 х 100
Диаметр	12 мм
Длина	100 мм
Диаметр резьбы	М10
Шаг резьбы	1,5 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый либо белый цинк) не менее 5 мкм
Диаметр отверстия под анкер	12 мм
Минимальная глубина отверстия под анкер	110 мм
Размер бура SDS-plus (длина не менее)	12 х 210 мм
Размер ключа	17 мм
Толщина прикрепляемого предмета (не более)	22 мм
Диаметр отверстия в прикрепляемом предмете	13 мм
Минимальная сила вырыва из бетона С20/25 *	2,8 кН (285,6 кгс)
Минимальная сила на срез в бетоне С20/25 *	7,3 кН (744,6 кгс)
Минимальная сила вырыва из полнотелого кирпича М150	0,8 кН (81,6 кгс)
Минимальная сила на срез в полнотелом кирпиче М150	1,6 кН (163,2 кгс)
Стандартное расстояние между анкерами	210 мм
Минимальное расстояние между анкерами	70 мм
Стандартное расстояние до края	105 мм
Минимальное расстояние до края	60 мм
Момент затяжки в бетоне	40 Нм
Момент затяжки в кирпиче	20 Нм
Назначение	для крепления тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Номинальная масса 1 шт	87,0 г

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
