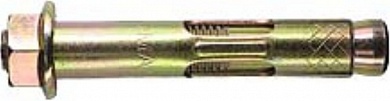

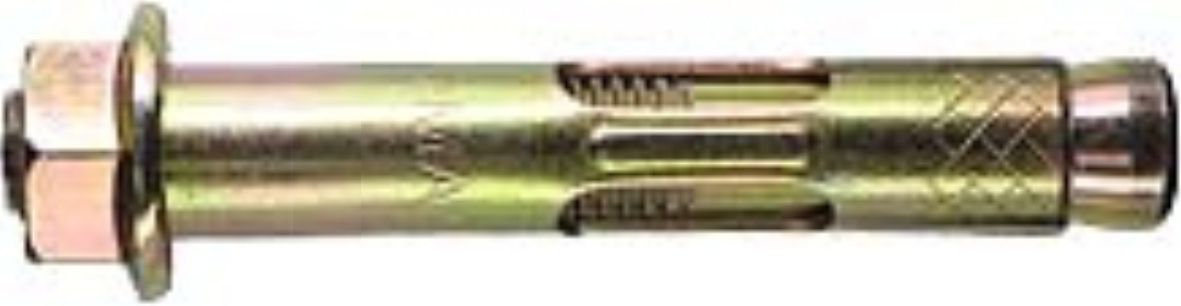

Анкерный болт с гайкой 16х150 мм

Анкерный болт с гайкой 16 х 150 мм предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлен анкер из стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Состоит из трех элементов - стержня с метрической резьбой и конусообразным наконечником, распорной втулки с прорезями и гайки с фланцем. Принципом его работы является расклинивание. При закручивании гайки клин на стержне втягивается во втулку и расклинивает ее в основании. После монтажа анкера можно открутить гайку, снять прикрепляемый предмет, но вынуть сам анкер очень сложно.

Технические характеристики

Тип	Анкерный болт с гайкой
Обозначение	16 х 150
Диаметр, d	16 мм
Длина, L	147 мм
Диаметр резьбы	М12
Шаг резьбы	1,75 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия под анкер, d0	16 мм
Минимальная глубина отверстия под анкер, h0	157 мм
Размер бура SDS-plus (длина не менее)	16 х 260 мм
Размер ключа	19 мм
Толщина прикрепляемого предмета (не более), G	60 мм
Диаметр отверстия в прикрепляемом предмете, d1	18 мм
Минимальная сила вырыва из бетона С20/25 *	4,2 кН (428,4 кгс)
Минимальная сила на срез в бетоне С20/25 *	8,8 кН (897,6 кгс)
Минимальная сила вырыва из полнотелого кирпича М150	0,9 кН (91,8 кгс)
Минимальная сила на срез в полнотелом кирпиче М150	1,8 кН (183,6 кгс)
Стандартное расстояние между анкерами	246 мм
Минимальное расстояние между анкерами	90 мм
Стандартное расстояние до края	123 мм
Минимальное расстояние до края	70 мм
Момент затяжки в бетоне	50 Нм
Момент затяжки в кирпиче	25 Нм
Назначение	для крепления тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Номинальная масса 1 шт	188,0 г

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
