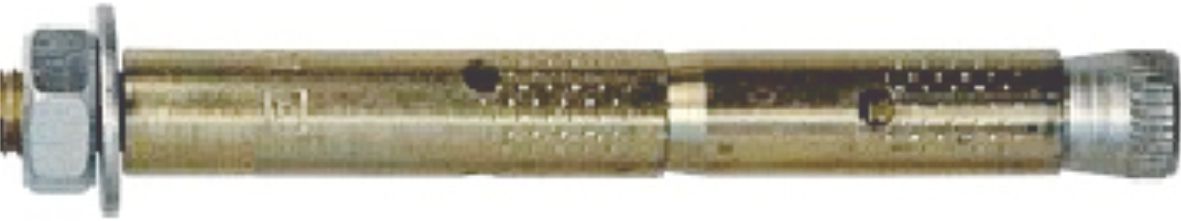

Анкер двухраспорный М12х18х210 мм

Артикул: 16174
(0)
181.40 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Анкерный болт с гайкой двухраспорный М12х18х210 мм предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:
  • большая толщина прикрепляемого предмета;
  • крепление через пустоты, мягкий материал (например, через утеплитель);
  • неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
  • недостаточно одной зоны распора (для повышенных нагрузок);
  • необходим анкер с наружным диаметром более 20 мм и (или) длиной более 300-400 мм.
Описание:
Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. В зависимости от длины состоит из 6-ти либо из 7-ми элементов:
  • шпилька с метрической резьбой с обоих сторон и шлицем на торце под шлицевую отвертку. Шлиц на торце шпильки дает возможность регулировать ее продольное положение (выступ) при монтаже анкера;
  • конусный клин – накручивается на шпильку и служит для распора нижней распорной втулки;
  • распорные втулки – 2шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
  • втулка дополнительная – третья втулка, не является распорной, а служит в качестве проставки между распорными втулками и гайкой с шайбой. Устанавливается на анкерах большой длины;
  • шайба плоская;
  • гайка шестигранная DIN 934.
Длиной анкера считается длина шпильки, т.е. общая длина. Принципом работы двухраспорного анкера является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании. После монтажа анкера можно при необходимости открутить гайку и снять прикрепленный предмет.

Технические характеристики:
Тип
анкерный болт с гайкой двухраспорный
Диаметр 18 мм
Длина шпильки (общая длина анкера)
210 мм
Диаметр резьбы
М12
Шаг резьбы
1,75 мм
Материал сталь 1008
Покрытие
оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия
18 мм
Глубина отверстия (не менее)
220 мм
Размер бура SDS-plus (длина не менее)
18х310 мм
Размер ключа
19 мм
Толщина прикрепляемого предмета (не более)
80 мм
Минимальная сила вырыва из бетона С20/25 *
14,0 кН (1428,0 кгс)
Назначение для крепления тяжеловесных конструкций
Применение
бетон, камень, полнотелый кирпич
Сфера применения
для внутреннего и наружного использования
Стандарты
ГОСТ Р 57787-2017
Теоретическая масса 1шт 412,0 г
* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
