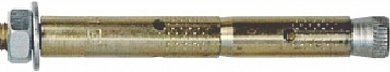

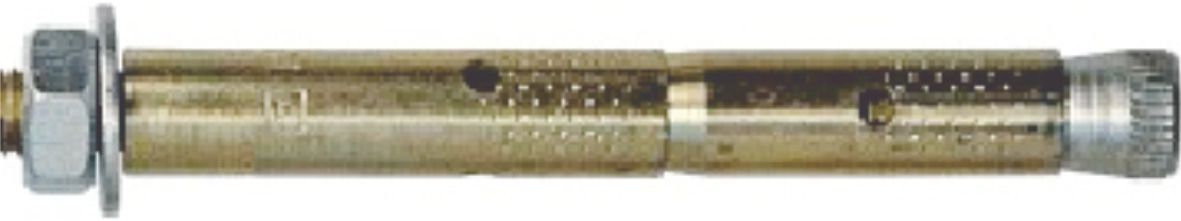

Анкер двухраспорный М24х30х400 мм

Анкерный болт с гайкой двухраспорный М24 х 30 х 400 мм предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:

• большая толщина прикрепляемого предмета;
• крепление через пустоты, мягкий материал (например, через утеплитель);
• неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
• недостаточно одной зоны распора (для повышенных нагрузок);
• необходим анкер с наружным диаметром более 20 мм и (или) длиной более 300 - 400 мм.

Описание:
Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. В зависимости от длины состоит из 6-ти либо из 7-ми элементов:

• шпилька с метрической резьбой с обоих сторон и шлицем на торце под шлицевую отвертку. Шлиц на торце шпильки дает возможность регулировать ее продольное положение (выступ) при монтаже анкера;
• конусный клин – накручивается на шпильку и служит для распора нижней распорной втулки;
• распорные втулки – 2шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
• втулка дополнительная – третья втулка, не является распорной, а служит в качестве проставки между распорными втулками и гайкой с шайбой. Устанавливается на анкерах большой длины;
• шайба плоская;
• гайка шестигранная DIN 934.

Длиной анкера считается длина шпильки, т.е. общая длина. Принципом работы двухраспорного анкера является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании. После монтажа анкера можно при необходимости открутить гайку и снять прикрепленный предмет.

Технические характеристики

Тип	Анкерный болт с гайкой двухраспорный
Обозначение	М24 х 30 х 400
Диаметр анкера	30 мм
Длина шпильки (общая длина анкера)	400 мм
Диаметр резьбы	М24
Шаг резьбы	3,0 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия под анкер	30 мм
Минимальная глубина отверстия под анкер	410 мм
Размер бура SDS-plus (длина не менее)	30 х 600 мм
Размер ключа	36 мм
Толщина прикрепляемого предмета (не более)	240 мм
Диаметр отверстия в прикрепляемом предмете	32 мм
Минимальная сила вырыва из бетона С20/25 *	6.2 кН (632.4 кгс)
Назначение	для крепления тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Стандарт	ГОСТ Р 57787-2017
Номинальная масса 1 шт	1802,0 г

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
