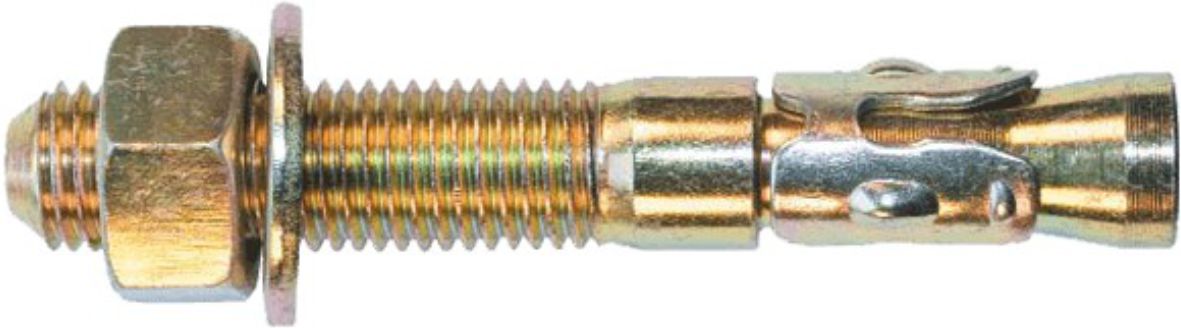

Анкер клиновой 10х150 мм

Анкерный клиновой 10 х 150 мм предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлен анкер из стали 1008 с оцинкованным покрытием (желтый либо белый цинк) не менее 5 мкм. Состоит из трех элементов:

• стержень с метрической резьбой и конусообразным наконечником. На стержень одета подвижная распорная муфта;
• плоская шайба;
• гайка шестигранная DIN 934.

Принципом его работы является расклинивание. При закручивании гайки клин на стержне втягивается в подвижную распорную муфту и расклинивает ее в основании. После монтажа анкера, при необходимости, можно открутить гайку и снять прикрепленный предмет.

Технические характеристики

Тип	Анкер клиновой
Обозначение	10 х 150

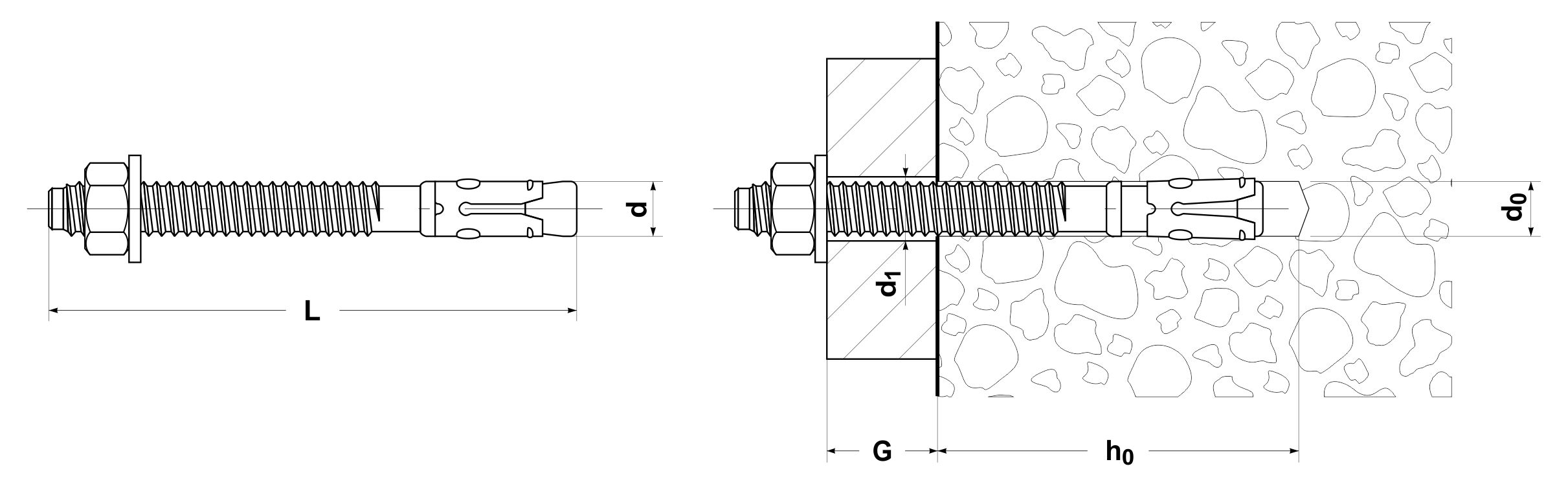

Диаметр, d	10 мм
Длина, L	150 мм
Диаметр резьбы	М10
Шаг резьбы	1,5 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый либо белый цинк) не менее 5 мкм
Диаметр отверстия под анкер, d0	10 мм
Минимальная глубина отверстия под анкер, h0	160 мм
Размер бура SDS-plus (длина не менее)	10 х 260 мм
Размер ключа	17 мм
Толщина прикрепляемого предмета (не более), G	75 мм
Диаметр отверстия в прикрепляемом предмете, d1	11 мм
Минимальная сила вырыва из бетона С20/25 *	9,3 кН (948,6 кгс)
Минимальная сила на срез в бетоне С20/25 *	13,2 кН (1346,4 кгс)
Стандартное расстояние между анкерами	180 мм
Минимальное расстояние между анкерами	60 мм
Стандартное расстояние до края	90 мм
Минимальное расстояние до края	55 мм
Момент затяжки в бетоне	30 Нм
Назначение	для крепления тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Стандарт	ГОСТ Р 57787-2017
Номинальная масса 1 шт	82,2 г

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
