Анкер клиновой 10х80 мм

Артикул: 16425
(0)
12.20 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
Анкерный клиновой 10х80 мм предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице.

Описание:

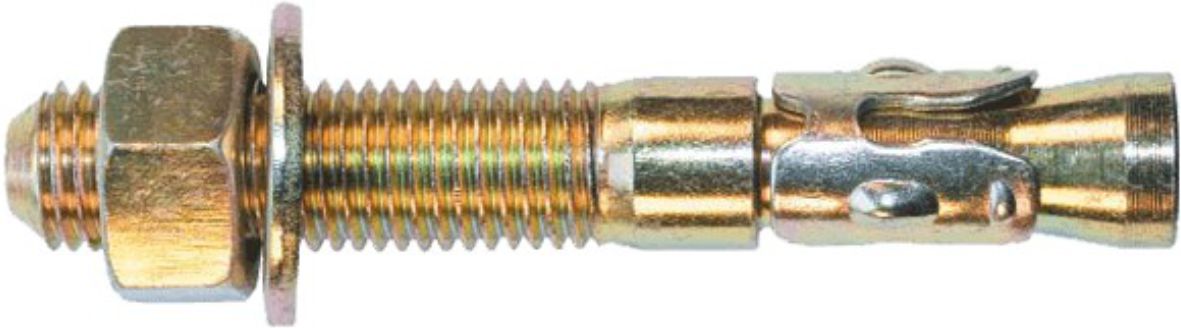

Изготовлен анкер из стали 1008 с оцинкованным покрытием (желтый либо белый цинк) не менее 5 мкм. Состоит из трех элементов:
  • стержень с метрической резьбой и конусообразным наконечником. На стержень одета подвижная распорная муфта;
  • плоская шайба;
  • гайка шестигранная DIN 934.
Принципом его работы является расклинивание. При закручивании гайки клин на стержне втягивается в подвижную распорную муфту и расклинивает ее в основании. После монтажа анкера, при необходимости, можно открутить гайку и снять прикрепленный предмет.
16415 ак8х80 1.jpg
Технические характеристики:
Тип
анкер клиновой
Диаметр, d 10 мм
Длина, L 80 мм
Диаметр резьбы
М10
Шаг резьбы
1,5 мм
Материал сталь 1008
Покрытие
оцинкованное (желтый либо белый цинк) не менее 5 мкм
Диаметр отверстия, d0
10 мм
Минимальная глубина отверстия, h0
70 мм
Минимальная глубина установки, hmin
60 мм
Размер бура SDS-plus (длина не менее)
10х160 мм
Размер ключа
17 мм
Толщина прикрепляемого предмета (не более), G
5 мм
Диаметр отверстия в прикрепляемом предмете, d1
12 мм
Минимальная сила вырыва из бетона С20/25 *
9,3 кН (948,6 кгс)
Минимальная сила на срез в бетоне С20/25 *
13,2 кН (1346,4 кгс)
Стандартное расстояние между анкерами
180 мм
Минимальное расстояние между анкерами
60 мм
Стандартное расстояние до края
90 мм
Минимальное расстояние до края
55 мм
Момент затяжки в бетоне
30 Нм
Назначение для крепления тяжеловесных конструкций
Применение
бетон, камень, полнотелый кирпич
Сфера применения
для внутреннего и наружного использования
Стандарты
ГОСТ Р 57787-2017
Теоретическая масса 1шт 48,2 г
* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
