Анкер рамный металлический 10х112 мм

Анкер рамный металлический 10х112 мм предназначен для крепления методом сквозного монтажа оконных рам, каркасов и дверных коробок, изготовленных из дерева, металла или пластика, к базовым материалам из бетона, строительного камня, полнотелого и пустотелого кирпича. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице.

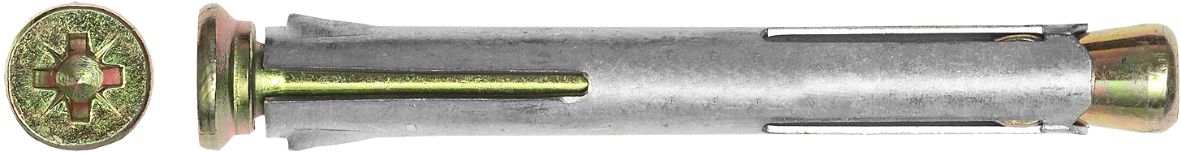

Изготовлен анкер из стали 1008 с оцинкованным покрытием. Состоит из трех элементов: винта с метрической резьбой и потайной головкой с крестообразным шлицом Pozydriv №3 (Pz3), конусного клина и распорной втулки с прорезями и шипами со стороны головки. Рамный анкер работает по принципу двойного расклинивания. При закручивании винта клин втягивается во втулку и расклинивает ее в основании, а затем расклинивается в прикрепляемом материале.

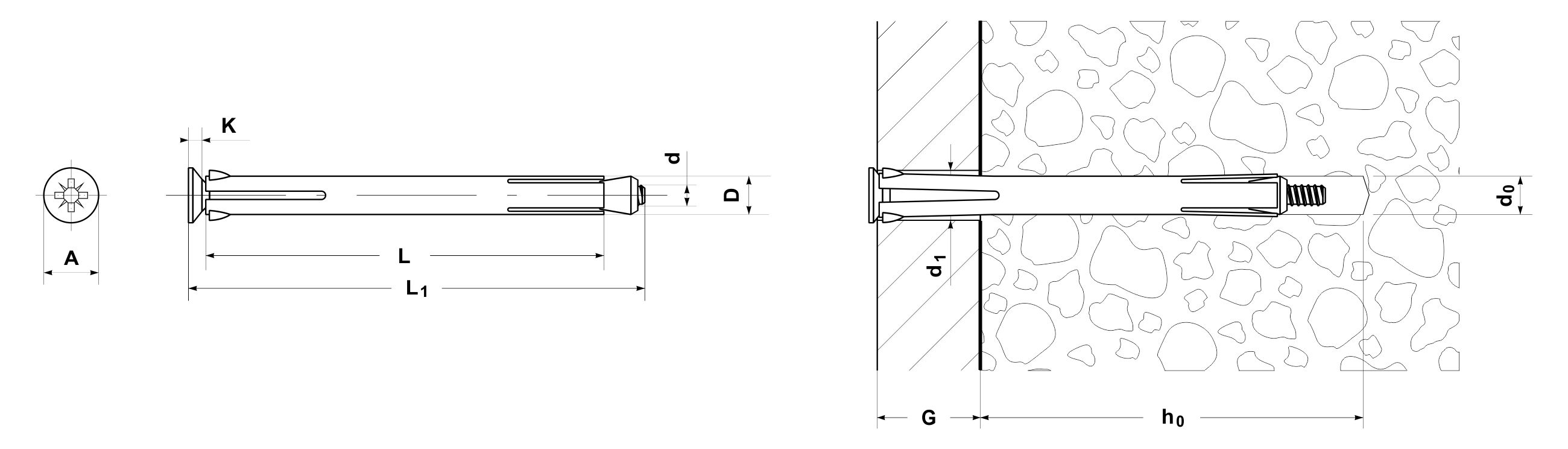

Технические характеристики

Тип	Анкер рамный металлический
Обозначение	10х112
Диаметр, D	9,6 - 9,9 мм
Длина распорной втулки, L	112 мм
Шлиц	Pz3 (Pozydriv №3)
Диаметр резьбы, d	М6
Шаг резьбы	1,0 мм
Длина винта, L1	125 мм
Диаметр головки, А	12,8 - 13,2 мм
Толщина головки, К	3,0 мм
Диаметр конусного клина, D1	9,7 - 9,9 мм
Материал	сталь 1008
Покрытие	оцинкованное
Минимальная глубина установки, hmin	50 мм
Диаметр отверстия, d0	10 мм
Минимальная глубина отверстия, h0	60 мм
Размер бура SDS-plus (длина не менее)	10х160 мм
Толщина прикрепляемого предмета (не более), G	70 мм
Диаметр отверстия в прикрепляемом предмете, d1	10 - 12 мм
Минимальная сила вырыва из бетона С20/25 *	1,7 кН (173,4 кгс)
Минимальная сила на срез в бетоне С20/25 *	0,5 кН (51,0 кгс)
Минимальная сила вырыва из полнотелого кирпича М150	0,8 кН (81,6 кгс)
Назначение	для крепления тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич, пустотелый кирпич
Сфера применения	для внутреннего и наружного использования
Стандарты	ГОСТ 1759.0-87
Номинальная масса 1 шт	45,7 мм

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
