Шуруп по бетону Нагель 7,5х92 мм

Шуруп по бетону "Нагель" 7,5 х 92 мм предназначен для крепления методом сквозного монтажа оконных рам, каркасов и дверных коробок, изготовленных из дерева, металла или пластика, к базовым материалам из бетона, строительного камня, полнотелого и пустотелого кирпича, пеноблока, газобетона без использования дюбелей. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлены из закаленной углеродистой стали С1022 с оцинкованным покрытием (желтый цинк). Шуруп отличает уменьшенная потайная головка конусообразной формы со специальными зенкующими насечками и шлицем Torx 30 (T30), полная двухзаходная резьба разной высоты и острый наконечник. Шлиц Torx 30 (T30) позволяет закручивать нагель с помощью шуруповерта с использованием соответствующей насадки - биты Т30, оптимально распределить крутящий момент, придаваемый битой и исключить ее выскальзывание и «слизывание» кромок. Специальная двухзаходная резьба разной высоты позволяет сбалансировать нагрузки при установке и увеличить прижимную способность.

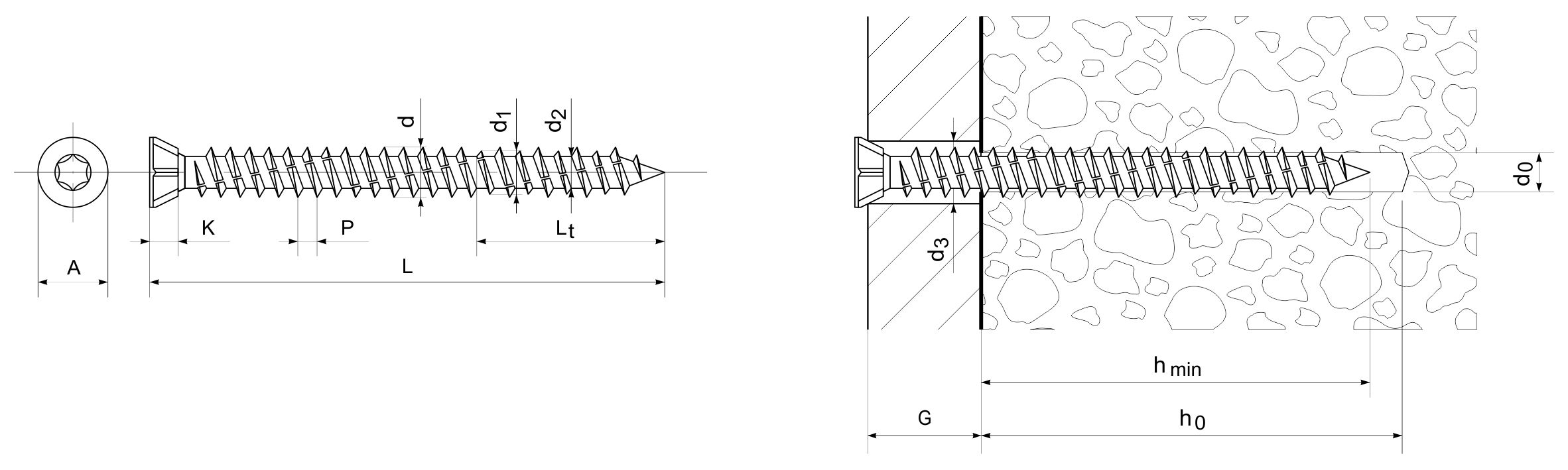

Технические характеристики

Тип	Шуруп по бетону "Нагель"
Обозначение	7,5 х 92
Диаметр высокой (основной) резьбы, d	7,35 - 7,65 мм
Длина, L	92 мм
Шлиц	T30 (Torx 30)
Диаметр низкой резьбы, d1	6,3 - 6,7 мм
Длина низкой резьбы, Lt	30,0 - 35,0 мм
Шаг резьбы, P	2,55 - 2,75 мм
Диаметр стержня, d2	5,15 - 5,45 мм
Диаметр головки, А	10,82 - 11,80 мм
Толщина головки, К	2,8 - 3,2 мм
Материал	закаленная углеродистая сталь С1022
Покрытие	оцинкованное (желтый цинк)
Минимальная глубина установки, hmin	бетон - 30 мм полнотелый кирпич - 40 мм легкий бетон - 60 мм
Диаметр отверстия под нагель, d0	бетон - 6,5 мм полнотелый кирпич - 6 мм
Минимальная глубина отверстия под нагель, h0	102 мм
Размер бура SDS-plus (длина не менее)	бетон - 6,5 х 210 мм полнотелый кирпич - 6 х 210 мм
Толщина прикрепляемого предмета (не более), G	бетон - 59 мм полнотелый кирпич - 49 мм легкий бетон - 29 мм
Диаметр отверстия в прикрепляемом предмете, d3	7,5 - 9 мм
Минимальная сила вырыва из бетона С20/25 *	2,5 кН (254,93 кгс)
Максимальный крутящий момент затяжки	20 Нм
Назначение	для крепления тяжеловесных конструкций
Применение	бетон, камень, полнотелый кирпич, пустотелый кирпич, пеноблок, газобетон
Сфера применения	для внутреннего и наружного использования
Стандарты	ГОСТ 1146-80
Номинальная масса 1 шт	18,0 г

* Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
