Анкерный болт с крюком 16х110 мм

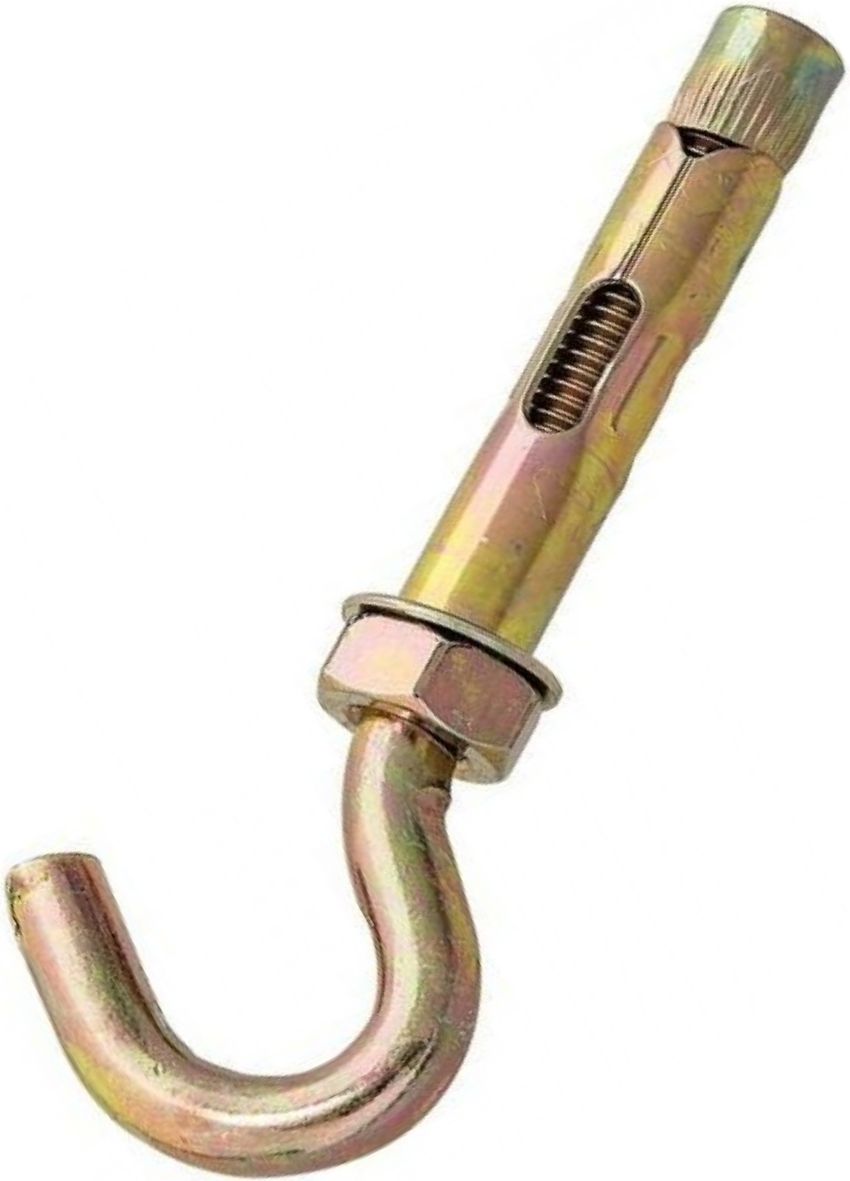

Анкерный болт с крюком 16 х 110 мм предназначен для подвешивания тяжеловесных конструкций и растяжек к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Состоит из 5-и элементов: крюка с метрической резьбой, конусного клина, распорной втулки с прорезями, плоской шайбы и гайки. Принципом его работы является расклинивание. При закручивании гайки клин втягивается во втулку и расклинивает ее в основании.

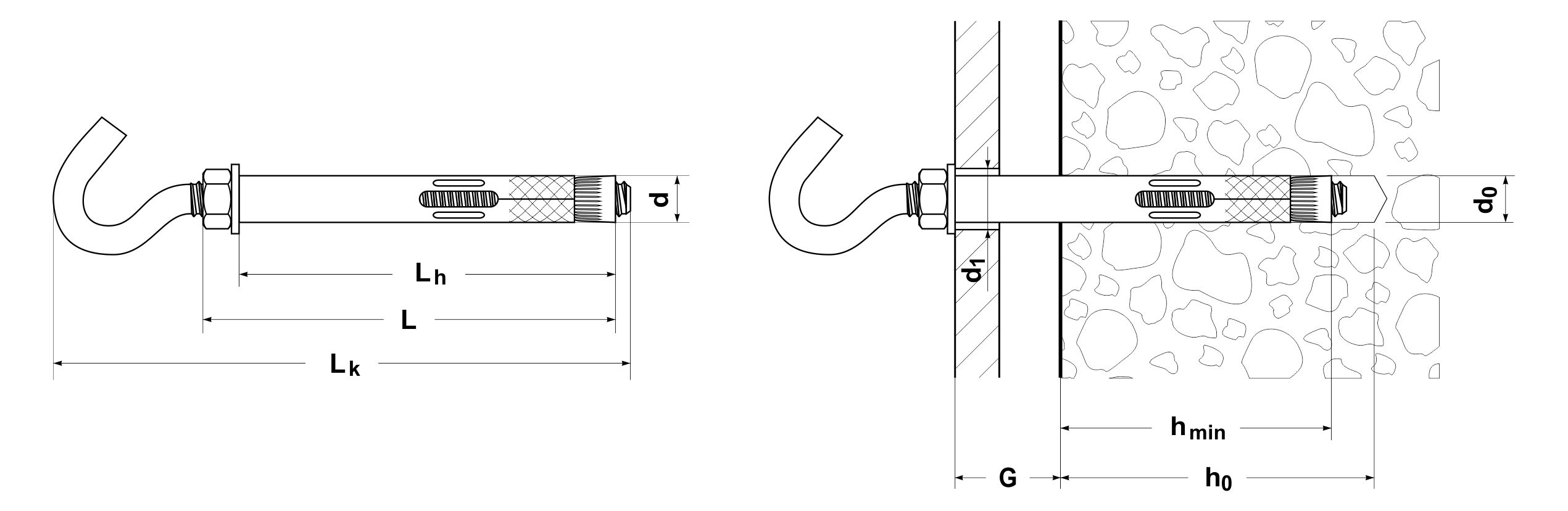

Технические характеристики

Тип	Анкерный болт с крюком
Обозначение	16 х 110
Диаметр, d	16 мм
Длина анкера, L	110 мм
Длина анкерной части, Lh	100 мм
Общая длина, Lk	167 мм
Диаметр резьбы	М12
Шаг резьбы	1,75 мм
Материал	сталь 1008
Покрытие	оцинкованное (желтый цинк) не менее 5 мкм
Диаметр отверстия под анкер, d0	16 мм
Минимальная глубина отверстия под анкер, h0	110 мм
Размер бура SDS-plus (длина не менее)	16 х 210 мм
Размер ключа	19 мм
Минимальная глубина установки, hmin	80 мм
Вылет из основания (не более), G	20 мм
Диаметр отверстия в пустотелом материале (ГКЛ), d1	16 - 18 мм
Минимальная сила вырыва из бетона С20/25 **	4,2 кН (428,4 кгс)
Минимальная сила вырыва из полнотелого кирпича М150	0,9 кН (91,8 кгс)
Стандартное расстояние между анкерами	246 мм
Минимальное расстояние между анкерами	90 мм
Стандартное расстояние до края	123 мм
Минимальное расстояние до края	70 мм
Момент затяжки в бетоне	50 Нм
Момент затяжки в кирпиче	25 Нм
Назначение	для подвешивания тяжеловесных конструкций и растяжек
Применение	бетон, камень, полнотелый кирпич
Сфера применения	для внутреннего и наружного использования
Номинальная масса 1 шт	202,3 г

** Бетон C20/25 - новое обозначение бетона класса В25 (марки М350), средней прочностью 327 кгс/кв.см. Используется при строительстве крупных сооружений и зданий, монолитных фундаментов и стен, плит перекрытий, балок, колонн и других конструкций с большой нагрузкой. Именно из этого бетона производится большинство ЖБИ.
